Компания ИнтерСити занимается строительством домов из СИП панелей по технологии I-SIP. Технология I-SIP разработана инженерами компании для строительства домов и сооружений гражданского и промышленного назначения. Может быть использована для несущих и ограждающих конструкций дома или бани, в том числе стен, перегородок, перекрытий и стропильной системы. Мы осуществляем строительство по Москве, Подмосковью и всей центральной части России. Строительство в других регионах рассматривается в частном порядке.При помощи данной технологии строительства под ключ решаются задачи обеспечения долговечности и надежности конструкций под воздействием долговременных и кратковременных нагрузок; сведение к минимуму «мостика холода»; удобство прокладки коммуникаций; создание вентилируемого зазора внутри и снаружи конструкции; возможность использования в качестве ограждающей конструкции СИП панели с различными плитными и теплоизолирующими материалами.

Готовые проекты домов из сип панелей

Цена строительства дома в Москве под ключ по технологии I-SIP

Цена строительства дома в Москве под ключ по технологии I-SIP за 1 м 2 зависит от этажности, вида фундамента, толщины наружных и внутренних стен, типа перекрытия и стропильной системы, сложности крыши, материала кровельного покрытия, толщины оконных профилей, фасадного материала, материала внутренней отделки и т.д.

Точный сметный расчет вашего проекта из сип панелей за 3 часа

Существует стандартная, наиболее популярная комплектация на строительство под ключ, цену которой берут для сравнительного анализа:

  • Фундамент — винтовые сваи, диаметр – 108, длина – 2500, оголовок – 250х250. Монтаж спецсредством (бурмашина), обрезка в уровень, бетонирование стволов. Обвязка – брус 200х200.
  • Конструктив дома из сип панелей — Технология I-SIP. Наружные стены — двутавровые балки GreenLum-240W и СИП панели 168; внутренние стены — СИП панели 124; перекрытия — СИП панели 224; стропильная система — брус 50х150 (50х200). Высота 1-го этажа – 2800 мм. Высота второго этажа – 2500 мм.
  • Крыша – Металлочерепица полиэстер, толщина стали 0,5. Обрешетка – доска 25х100 мм. Контр обрешетка – брус 50х50 мм.
  • Окна – ПВХ 5-ти камерный профиль, двухкамерный стеклопакет.
  • Входная металлическая дверь.
  • Все метизы и монтажная пена входят в стоимость строительства


Почему выбирают технологию строительства I-SIP

Высокая жесткость конструкции и энергоэффективность достигается за счет использования деревянных двутавровых балок в качестве стеновых стоек и лаг перекрытий в конструкции дома, а СИП панелей (структурно-изоляционных панелей) в качестве изолирующего и ограждающего материала.

Указанный технический результат достигается за счет установки СИП панелей непосредственно между верхней и нижней полкой двутавровых балок, тем самым увеличивая опорную площадь и устойчивость стены, а также уменьшая мостик холода всего до 9 мм. Сип панели крепятся к полкам двутавра при помощи нагелей (саморезов, шурупов или гвоздей). Стык между двутавровой балкой и СИП панелью дополнительно изолируется монтажной пеной.

Строительная индустрия с каждым днем набирает оборотов, и усовершенствуется. Благодаря этим процессам можно с минимальными затратами возвести массивный дом любой этажности. Причем такая постройка будет иметь высокое качество. К тому же высокий уровень прочности СИП панели видео вы можете оценить просмотрев видео в этой статье. В нашей статье мы ознакомимся с преимуществами и недостатками такого материала, и как построить дом из сип панелей.

Основные преимущества Сип панелей

Строительство домов из сип панелей своими руками набирает оборотов популярности. Почему же так происходит? Сип панели по отношению других материалов обладают такими преимуществами:

Внимание! Такие уникальные черты позволяют сделать из Сип практически любой тип постройки, начиная со складов и заканчивая загородными коттеджами.

Основные минусы построек из Сип

В этом разделе нам необходимо рассмотреть все недостатки материала для строительства дома из сип изделий прошло без непредвиденных проблем:

  • Постройки из Сип обычно не пропускают кислород, поэтому они удерживают воздух внутри помещения. Решить проблему можно будет регулярным проветриванием комнат.
  • Строительные работы занимают меньше 7 дней, за которые погода может меняться, поэтому подумайте заранее о системе дренажа.
  • Низкий уровень стойкости к огню требует выполнения качественной проводки электричества и пожарной сигнализации.
  • Кроме этого отмостку следует сделать более широкой, чтоб в зимний период с легкостью очищать дорожку.

Если вы уже определились с материалом, и это именно Сип панели, то ниже мы рассмотрим, как построить дом по канадской технологии своими руками.

Строительство дома своими руками

Постройка зданий из такого материала включает в себя некоторые этапы строительства:

  • Подготовительный этап;
  • Обустройство напольного покрытия;
  • Установка стен;
  • Обустройство крыши;
  • Отделочные работы.


Подготовительные работы

Прежде чем приступить к строительству объекта из панелей СИП необходимо выполнить такой ряд действий:

  • Первое, что делаем – это составление проекта. Для этого можно использовать готовый проект или же сделать его своими руками: видео, как это сделать, можно посмотреть ниже;
  • Для выполнения работ необходимо приобрести ножовку и шуруповерт.
  • Для постройки такого вида подойдет обычный тип основания, например винтовый фундамент.
  • Далее выполняем гидроизоляцию. Для этого можно использовать двухслойный рубероид.
  • Укладываем укладку обвязочного бруса, что будет служить основой для пола.

https://www.youtube.com/watch?v=Kd51v6jlB9M

Обустраиваем пол

Теперь мы можем приступить к укладке напольного основания. Для этого необходимо использовать панели. Кладем их по всей площади постройки, но перед этим следует выполнить гидроизоляцию. В этом нам поможет либо битумная мастика, либо рубероид. Герметиком следует обрабатывать каждый паз – это нужно для сращивания панелей.

Внимание! Для того чтоб сильнее зафиксировать детали можно применить саморезы, а после смазать все торцы специальным средством.

Монтируем стены

После того, как предыдущие этапы будут завершены, можно начинать строительство каркасного дома. Для этого следует выполнять такие действия:

  • Монтируем каркас по горизонтали всего периметра здания. Нижнюю обвязку нужно выполнять согласно всем существующим нормам.
  • Далее устанавливаем угловые панели, от которых в разные стороны крепятся следующие Сип изделия.
  • Для того чтоб избежать перекосов, необходимо пользоваться строительным уровнем.
  • Верхние выборки панельных элементов необходимо обработать герметиком.
  • После приступаем к верхней обвязке.

Установка кровли

При такой постройки нет необходимости создавать стропильную конструкцию, так как конструкция способна выдерживать большие нагрузки. Также для этого этапа не нужно дополнительно совершать паровую и гидроизоляцию. Посмотреть более подробно можно на видео строительство дома из сип панелей. В общем, процесс установки кровли выполняется по такой же схеме, как и монтаж стен.

Отделочные работы

Если стены сделаны из Сип панелей, то здание получает большое количество преимуществ по отношению к другим типам. Так, для них характерна гладкая и ровная поверхность. Именно поэтому отделочные работы выполняется намного легче, чем для других материалов. Для этого можно использовать гипсокартон, при этом не выполнять монтаж каркаса. Также можно воспользоваться вагонкой, сайдингом, плиткой или камнями. Присоединить отделочные изделия можно с помощью строительного клея.

Внимание! Напольное покрытие можно создать с помощью паркета, плитки, линолеума и других вариантов.

Выполнив строительство здания из сип панелей можно добиться очень устойчивого и надежного результата. Плюс ко всему цена вас приятно порадует.

https://www.youtube.com/watch?v=rBr9ZhdM_E0

СИП-панели являются разновидностью так называемых сэндвич-панелей. Их функция – несущая опора, по этой причине их используют для строительства каркасно-панельных сооружений.

Канадские технологии позволили соединить панели путем шип-паз. Панели включают в себя три слоя: утеплитель и два жестких листа. Деревянный каркас выполняет несущую функцию и может выдержать большую нагрузку.

Разновидности sip-панелей:

  • Кровельные;
  • Стеновые;
  • Для перекрытий.

В состав таких панелей входят плиты OSB и вспененный , их сочетание дает высокую прочность и теплоизоляцию. Соединяются материалы специальным полимерным клеем. В качестве утеплителя также могут быть использованы пенополиуретан, стекловолокно, минеральная вата, пенополиизоцианурат.

Как строят дома из данного вида панелей?

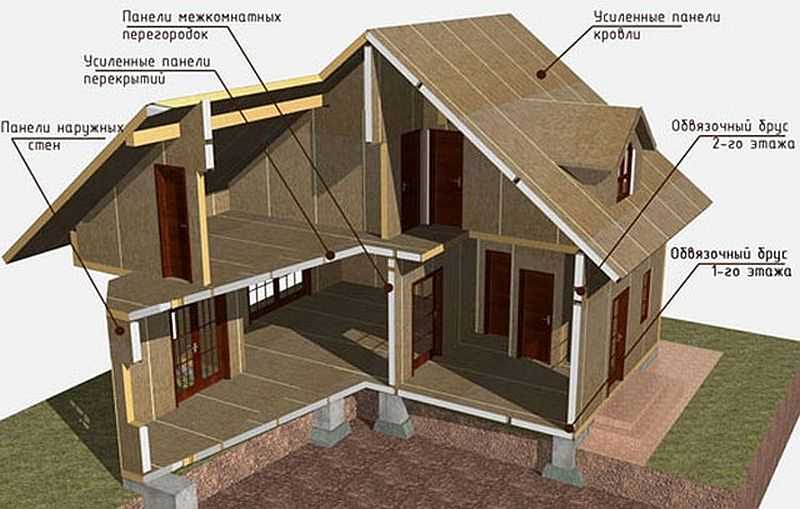

Каркас, пол, каркас крыши, межэтажные перекрытия возводятся из брусьев разного сечения. Благодаря утеплителю можно возвести мансарды с меньшими денежными вложениями.

OSB плиты изготавливаются из стружки, волокна которой уложены в различных направлениях, и пропитывают специальным влагостойким составом. Снаружи отделка может быть выполнена как сайдингом, так и кирпичом или керамическими панелями.

Стены можно утеплить гидроизоляционной пленкой и гипсокартоном.

Плюсы и минусы строительства домов из сип-панелей

Дом из sip-панелей отличается гигиеничностью, экологичностью и пожароустойчивостью, не представляя при этом опасность ни людям, ни животным.

Толстый слой пенополистирола сохранит дом в тепле даже при высокой минусовой температуре на улице и сэкономит семейный бюджет на обогреве. Такими характеристиками не обладают даже панельные и кирпичные дома. Для сравнения, чтобы кирпичный дом обладал такой же теплопроводимостью, стены должны быть 1,5 метра шириной.

Наряду с этим панели обладают высокой звукоизодяцией.

Использование сип-панелей позволяет в разы увеличить скорость возведения зданий (1-2 месяца) , а работать с ними можно в любую пору года. Они легко и удобно транспортируются.

Ценовой вопрос

Проясним, сколько стоит возведение такого дома. На сегодняшний день постройка из сип-панелей является самым дешевым вариантом . Цена за квадратный метр «под ключ», включая фундамент, отделку, крышу, электричество, отопление составляет 300-450 у.е. К примеру, за данную стоимость можно возвести коробку дома из кирпича.

За счет своей легкости, воздействие на фундамент сводится к минимуму.

Главным недостатком «канадских домов» является консерватизм населения. Многие боятся применять для строительства дома новые технологии в укор привычным (кирпичные, панельные дома). Конечно все стройматериалы имеют свои недостатки и достоинства, но в случае сип-панелей серьезных минусов не существует.

Зачастую отрицательное мнение о данных постройках создают конкуренты. Это касается как реализаторов стройматериалов, так и строителей, которые придерживаются привычных способов строительства.

Мифы о сип-панелях

Необходимо тщательно продумать вентиляцию

Это не обязательно, просто вентиляция должна быть лучше, нежели в традиционных домах. Кстати, в них зачастую она попросту отсутствует.

Пожароопасность постройки

Сгореть может любое здание. Для предотвращения пожаров сейчас в продаже имеется множество препаратов, включая средства для защиты деревянных материалов (огнезащитные краски и составы). Ну и конечно же соблюдать элементарные меры безопасности.

Проблемы с грызунами

Этот минус также можно применить ко всем домам, даже в кирпичных домах могут завестись грызуны. Стоит отметить, что они не питаются базальтовой ватой и пенопластом.

Необходимость утепления

Дом из любого строительного материала нужно утеплять больше прописанных норм и правил.

Этапы строительства сип-дома

Теперь подробнее поговорим о строительстве канадского дома.

1. Выбор проекта

Любое строительство должно начинаться с проекта. Если не отнестись внимательно к данному этапу, то результаты построек могут оказаться печальными.

В постройках без проекта зачастую можно увидеть единый несущий каркас, который отвечает за прочность конструкции. Минимизируется нарезка панелей, в целях экономии времени. Однако опасность сооружений при этом не учитывается.

Основой может быть любой проект, поскольку особенности сип панелей учитываются не на эскизном, а уже на этапе рабочего проектирования. Здесь понадобиться помощь квалифицированного специалиста.

Архитектурная часть проекта обрисовывает внешний вид и планировку. Самостоятельная планировка этажей может привести к таким недочетам, как узкий коридор, крутая лестница и т.д.

Стоимость готового проекта варьируется от 200 до 600 рублей за квадратный метр. Как самому составить проект дома? Можно подобрать проект в каком-либо каталоге или взять за основу опубликованные проекты в Интернете и переделать их под себя. Многие именно так и делают.

Постройка двухэтажных домов выйдет намного дешевле одноэтажных с одинаковой площадью. Однако, следует учесть, что полезное пространство в двухэтажной постройке уходит под лестничный холл, дополнительный санузел.

Главное — это найти понравившийся вариант, определить потребности, соотнести с возможностями. Если это необходимо, изменить площадь, убрать излишества.

Изучая готовые проекты, нужно обратить внимание на то, что общая площадь считается по-разному. Существуют разные правила подсчета, что может исказить итоговый результат даже наполовину.

Наверняка, многие задавались вопросом, как построить канадский дом самому. Услугами строительных организаций придется воспользоваться в любом случае.

По проекту могут быть изготовлены панели нужных параметров. Можно конечно купить готовые панели стандартного размера, а затем вырезать их под проект. Но это долгая и трудоемкая работа. После выполнения заказа панели транспортируют на строительную площадку и начинается сборка дома.

Покупка домокомплекта

Также сейчас существуют немало компаний, продающих домокомплекты, созданных по принципу «строим сами». Этот конструктор для взрослых включает в себя готовый каркас, который просто нужно собрать на участке строительства, инструкция для сборки прилагается.

Все деревянные комплектующие разрезают по проекту на заводе, вместе с тем покупатель получает готовые промаркированные изделия.

3. Фундамент

Сип-дом считается легким, а поэтому тяжелый заглубленный фундамент ему не нужен. Зачастую возводят ленточный , свайно-ростверковый, ленточно-столбчатый.

 https://www.youtube.com/watch?v=HCJONanJVfo

Для постройки мелкозаглубленного фундамента необходимо сделать разметку на участке и выемку грунта (глубина 50-60 см, ширина 40 см). Следующий этап – это его уплотнение.

Для этого засыпается песок слоем в 10 см, утрамбовывается. Далее по такому же принципу насыпается щебень. Теперь можно приступить к установке опалубки, высота – 50 см над землей. Перед этим необходимо обязательно сделать отверстия.

После этого связывается и устанавливается в траншею. Фундамент заливается бетонным раствором и сохнет в течение месяца. Снимается деревянная опалубка.

На фундамент укладывается двух-трехслойный рубероид, на который промазывается битумная мастика. После посередине фундамента укладывается , соединяется по углам. Закрепляем это нагелем.

4. Пол

Канадские технологии предусматривают полное строительство дома сип-панелями (стены, крыша, пол). Но российские компании придерживаются мнения о том, что полы лучше делать обычные на лагах. Пространство между лагами обязательно заполняют утеплителем.

Такой способ более надежен и долговечен, можно легко произвести монтаж пола, если произошла непредвиденная ситуация.

Поговорим об этапах закладки пола из сип-панелей.

  • Для начала подготавливают брусья.

Они же и будут лагами, балками, которые вставляются между панелями. Их длина должна позволить легко лечь на фундамент.

  • Панели подрезаются пилой в соответствии с необходимым размером.

Вынуть утеплитель при необходимости можно терморезаком. Обратите внимание на то, что зазор между утеплителем и краем плиты OSP не должен превышать 2-2,5 см.

  • Угловая панель при сборке используется первой.
  • Далее крепится вторая панель.

Она предварительно запенивается, крепится балка и прижимается. Далее все по такому же принципу.

  • Пазы по периметру заполняются при помощи досок 2,5 см шириной.

Алгоритм действий прост: паз заполняем монтажной пеной, вставляем доску, прижимаем, фиксируем. Тяжелая техника позволит уложить полученную конструкцию. Часть балки, которая выступает, крепится к фундаменту стальным уголком.

5. Стены

Главная задача – минимизировать стыки панелей, а только после этого думать о том, как уменьшить отходы.

Нижний паз в двух панелях заполняется пеной и одевается на лежень, эти панели устанавливаются в угол, фиксируем саморезами.

Затем схема монтажа одинакова: пеной заполняем паз и низ панели, который одеваем на лежень, между панелями вставляем брус квадратного сечения, прижимаем, фиксируем.

После окончательного монтажа стен обрабатываем пеной верхний паз, вставляем туда обвязочный брус, фиксируем его саморезами.

6. Крыша

Затем к верхним обвязочным брусьям крепим перекрывающие балки. Крыша может быть выполнена из традиционных стропил, которые будут опираться на пазы в балках. Далее набивается обрешетка и укладывается кровля.

Для любителей мансарды можно предложить утепление крыши. Пространство между стропилами заполняется утеплителем и покрывается при помощи пароизоляционной пленки. Снаружи на утеплитель можно набить гидроизоляционную супердиффузионную мембрану.

Утеплить пространство между горизонтальными балками намного легче, чем в стенах. В перекрытии утеплитель не даёт большой усадки.

Хочется уделить внимание балкам (деревянным каркасам). Дерево является живым материалом и может деформироваться, трескаться. Чтобы избежать данных неприятностей, следует предварительно провести сушку в камере. Но это бюджетный и не самый надёжный способ.

Наиболее рациональным является использование клееных пиломатериалов (деревянных двутавровых балок, ЛВЛ бруса). Эти материалы в разы дороже, но качество и безопасность превыше всего.

Перед укладкой мягкой черепицы, а также другой кровли следует тщательно продумать вентиляционный зазор. В противном случае пар не найдёт выхода и повлечёт за собой негативные моменты. Уделите должное внимание пароизоляции стыков, это можно сделать клейкой лентой.

Предлагаем посмотреть следующее видео, чтобы вышеизложенная информация была более понятна.

Если крышу планируется выполнить полностью из сип-панелей, то монтаж начинается с одного края и наращивается вдоль конька. Вначале производится установка первых стропил и фиксация их саморезами, далее панели крепятся по уже знакомому алгоритму.

Проводка

Отдельно стоит сказать про монтаж электропроводки. В первую очередь разрабатывается схема, затем делается разметка электротрассы и электроточек. Основания крепежей выключателей, розеток и осветительных приборов должны быть металлическими.

В случае использования металлотруб или рукавов (скрытая проводка) между ними и сэндвич-панелями прокладывается несгораемый материал – короб и ПВХ гофра. На сгибах трубы необходимо сварить или посадить на резьбовое соединение. На краях труб устанавливается пластиковая вставка.

На видео ниже пример качественного монтажа электропроводки. Недостаток материала — его чрезмерная длина, впрочем, авторы этот минус признают и рекомендуют смотреть до 10:27 и после 30:46.

https://www.youtube.com/watch?v=iJkKeQr42Hs

Основные ошибки

При самостоятельном строительстве сип-домов зачастую пытаются сэкономить как можно больше, при этом совершая типичные ошибки:

  • Упрощение силовой конструкции .

Ни в коем случае этого нельзя делать. Установка перекрытия между этажами длинными панелями, а также монтаж пола цельными плитами, в будущем приведёт к печальному результату. Плиты расшатаются и начнут поскрипывать.

  • Тотальная экономия .

Экономия времени и денег – это, конечно же хорошо, но всё должно быть в меру. Не нужно строить дом из больших отрезков панелей. Экономя на брусе и нарезке деталей, вы подвергаете опасности своё проживание в доме.

  • Некачественные панели .

Это может стать самой главной неприятностью в покупке панелей. Нередко в строительных магазинах можно встретить дешевые кустарные сип-панели. У них очень плохая склейка и такая постройка просто может быть опасной.

  • Неправильный учёт монтажного зазора .

Его ещё называют дилатационным зазором, на стыках он должен составлять 3 мм. Однако, следовать данной рекомендации очень сложно. Можно просто сделать подрезку крайней панели, если идет небольшое расхождение с обвязкой.

В самом общем виде — постройка дома и технология монтажа не представляют сложности, хотя и требуют известного подхода «семь раз отмерь — один отрежь». В целом, если сравнивать с другими материалами и способами, построить дом из сип-панелей можно легко и быстро, с этой задачей справятся 2-4 человека.

Легкость и большой размер SIP-панелей делает этот материал одним из лучших для возведения загородных домов. Все основные детали для строительства производятся на заводе, нужное их количество привозится на участок и собирается, как конструктор. Большой коллектив для этого не нужен, с задачей можно справиться бригадой из 2-3 человек. Кроме сборочной готовности материала, привлекательна и простота его стыковки. Рассмотрим ключевые этапы технологии сборки дома из СИП панелей.

Какой фундамент подойдет?

В случае с SIP-панелями нет необходимости в дорогостоящем мощном основании. Готовый дом по канадской технологии весит не более 15 тонн, поэтому достаточно выбрать экономичный ленточный фундамент. В соответствии со строительными нормативами, фундамент закладывается на глубину промерзания грунта, в нашем же случае, достаточно, если на эту глубину будут заложены угловые ростверки по всему периметру.

Второй этап: перекрытия пола

Сборку дома из СИП панелей можно в любое время года, строительство не имеет мокрых этапов. Монтаж начинается с установки перекрытий пола. Если пролет составляет не более шести метров, для перекрытий пола применяют стандартные панели. Изоляция изнанки панелей производится антисептиком и битумной мастикой.

Стыки между панелями фиксируются саморезами и герметизируются монтажной пеной. Для придания конструкции жесткости по горизонтальной оси, в технологические пазы торцов помещаются обвязочные брусья. Монтаж перекрытий пола можно завершить в течение нескольких часов.

Монтируем стены

Перед началом установки первых стеновых панелей готовят обвязочный контур для стен. Для этого продольный брус толщиной в 10 см крепится к перекрытию пола саморезами. Шаблон поможет проверить правильность его размещения. Конструкцию фиксируют на фундаменте с помощью анкерных болтов, просверлив отверстия через панели и брус. Все детали необходимо обработать противомикробными и водоотталкивающими составами.

Первыми монтируются панели, формирующие угол. К первой под прямым углом ставится вторая. Благодаря прочной фиксации угловых элементов конструкция приобретает необходимую жесткость. Далее панели монтируются последовательно с помощью пазо-гребневого соединения. Закрепляется соединение панелей между собой саморезами или большими корабельными гвоздями.

Когда все панели, формирующие стены первого этажа, заняли свои места, их технологические пазы сверху заполняются монтажной пеной и закрываются обвязочными брусьями. Одновременно с возведением периметра, пространство первого этажа делится на зоны перегородками из панелей. Дополнительную жесткость конструкции придает перекрытие, связывающее между собой стены.

Этот же технологический цикл повторяется на втором этаже. Перекрытие собирается аналогично монтажу пола, опорой для него служит каркас предыдущего этажа, к нему плиты перекрытия крепятся саморезами.

Мансарда и крыша: отсутствие стропил

Монтаж крыши — одна из стандартных технологий работы с SIP-панелями. Стропила при возведении крыши не нужны, собственная жесткость панелей позволяет им выдерживать все метеорологические нагрузки.

Нижним основанием для панелей крыши служит мауэрлат, закрепленный по периметру, верхним – коньковый брус, зафиксированный между фронтонами. Уложенные панели к брусу вверху и внизу крепят винтами. Фиксация панелей крыши между собой происходит аналогично стенным элементам – саморезами или корабельными гвоздями.

Мансарда, расположенная под крышей из SIP-панелей, всегда будет теплой. Конструкция панелей такова, что крыша не нуждается в пароизоляции. Кровлю можно делать из любого, известного сегодня, материала: битумной, керамической или металлической черепицы, прочих.

Герметизация готового дома

Завершив сборку, конструкцию герметизируют, промазывая все стыки полиуретановым клеем. Это очень важный этап, тщательность его выполнения гарантирует продолжительную эксплуатацию дома.

Монтаж дверей и окон

Проемы для дверей и окон предусмотрены проектом и подготовлены в заводских условиях, это значительно упрощает монтаж.

Внешняя и внутренняя отделка дома

Снаружи дом можно облицевать кирпичом или сайдингом, вагонкой, брусом, натуральным камнем или его искусственной имитацией. Идеально ровная внутренняя поверхность стен тоже подходит для любых отделочных материалов: обоев, окрашивания, отделки плиткой и других. Использование гипсокартона придаст стенам дополнительную огнестойкость.

Инженерные коммуникации

Коммуникации прокладываются по завершению сборки каркаса. Все они будут легко доступными ввиду внешнего расположения. При необходимости их закрывают перегородками из гипсокартона или подвесными потолками. Водопровод и канализацию в одноэтажном доме делают под полом, для двухэтажного строения устраивают специальные шахты. Отличительная особенность строительства с использованием SIP — гибкость в отношении коммуникаций. Все деревянные элементы, которые будут соприкасаться с водопроводом и канализацией, дополнительно пропитываются водонепроницаемыми составами.

Заводское изготовление всех элементов, легкость панелей делает возможным монтаж в самые короткие сроки.

Преимущества домов из СИП панелей по сравнению с домами по традиционным технологиям строительства очевидны:

  • Прочность. Сип-панель выдерживает до 200кг нагрузки на 1м 2 с прогибом не более 12мм.
  • Отсутствие усадки и ровные стены. К внешней и внутренней отделке можно присупать сразу после монтажа.
  • Повышенная огнестойкость. Диапазон температур от -50ºC до +50ºC
  • Легкость конструкции. Средний вес дома по канадской технологии
    не более 15 т.
  • Повышенная теплоемкость. На обогрев дома по технологии SIP необходимо в 4-6 раз меньше ресурсов, чем на обогрев кирпичного.

Посмотрите процесс сборки дома на видео:

https://www.youtube.com/watch?v=SLq7HJV0Rqg

Если вы ищете возможность построить теплый дом за небольшие деньги, рассмотрите строительство дома из SIP (СИП) панелей. Стоимость двухэтажной «коробки» 10*10 метров без отделки — в районе 17-20 тысяч долларов. При этом нет нужды в дополнительном утеплении, в дом можно заселяться сразу после возведения (если подведены коммуникации) и сразу же можно начинать отделку.

Что такое СИП-панель

Строительство домов из СИП-панелей началось во второй половине прошлого века в Канаде. Технология проста, возведение здания требует совсем немного времени (от двух-трех недель, в зависимости от сложности проекта), дешевле может быть только , да и то не во всех регионах.

Дома возводятся из теплоизоляционных панелей, которые сами по себе имеют достаточную прочность. На английском языке данные панели называются SIP, что является аббревиатурой от следующего названия: StructuralInsulated Panel. Переводится это как «Конструктивная Теплоизолированная Панель». Получается, по идее, на русском языке, название этого материала должно звучать как КТП. В реалии применяется обычная транслитерация (замена английских букв кириллицей). В результате в ходу название «СИП-панели».

Этот материал состоит из двух , между которыми проложен слой пенополистирола (пенопласта). Получается своеобразный сэндвич (строительный «многослойный бутерброд»). Отсюда еще одно название — сэндвич панели .

При строительстве дома есть два типа сборки:

В нашей стране наиболее популярен первый вариант. Деревянный каркас придает строению дополнительную прочность. Несущей способности сэндвич панелей и без каркаса более чем достаточно для строительства одно-двухэтажных частных домов. Но знание, что в основе дома прочный деревянный брус, успокаивает. Есть у этой технологии еще один плюс — ремонтопригодность. При проблемах, можно снять поврежденную панель и заменить ее новой, что при бескаркасной технологии невозможно.

Достоинства и недостатки

Как любая новая для нашей страны технология, строительство дома из СИП-панелей имеет своих приверженцев и противников. У противников самый главный довод — ненатуральность материалов, возможность выделения вредных веществ. Действительно, эти плиты состоят из пенопласта и ОСБ. Пенопласт — привычный материал и опасен он только во время горения. ОСБ тоже уже давно на рынке, его делают из прессованной крупной стружки и щепы. В качестве связующего добавляют смолы содержащие формальдегиды. Вот это-то связующее и вызывает больше всего вопросов: формальдегид — сильный яд и его нахождение в атмосфере в большом количестве вызывает отравление.

Выделения формальдегида должно контролироваться СЭС (санитарно-эпидемиологическая станция), в продажу должны поступать только безопасные строительные материалы. Так что если задумаете строить дом из СИП-панелей, внимательно выбирайте производителя — именно от его добросовестности зависит качество материала. Самыми качественными и безопасными признаны панели, собранные на немецком ОСБ фирмы Egger («Эггер»). Эмиссия формальдегида у них E1 (безопасная).

Выдержка из ГОСТ Р 56309-2014 (дата введения 2015-07-01): «В зависимости от содержания (выделения) формальдегида, плиты изготовляют классов эмиссии Е0,5, Е1 и Е2».

При этом они легко переносят высокую влажность, не впитывают воду и не деформируются.

СИП-панель Эггер Е1 2800х625х174 (Румыния) — оптимальный вариант для стен. Высота — 2800 мм, толщина пенополистирола — 150 мм. Если вы предпочитаете «стандартные» потолки высотой 2,5 метра, то следует приобретать Эггер Е1 2500х1250х174

Хороши также немецкие панели Glunz Agepan, но их мало кто использует. Если говорить о российских производителях, то следует обратить внимание на продукцию компании «Калевала». При производстве используются только безопасные и качественные материалы:

1. OSB-3 Калевала Россия класс эмиссии Е1;
2. Клей – TOP-UR (Россия);
3. Пенополистирол – ПСБС – 25C Knauf (Россия).

Говоря о достоинствах строительства из SIP-панелей, необходимо обратить внимание на то, что технология досконально отработана. Производятся панели для разных элементов дома: наружных стен, перегородок, межэтажных перекрытий и т.д.



Почему же люди строят дома из СИП-панелей? Потому что такой дом имеет солидные плюсы:

  • Малый вес, что позволяет сэкономить на фундаменте. Под этот тип построек идеальны свайные или .
  • Малые теплопотери, низкие затраты на отопление. Пенополистирол — отличный утеплитель, а зажат он с двух сторон листами ОСБ. Это и делает дом из сэндвич панелей очень теплым.
  • Низкая стоимость квадратного метра.
  • Малые сроки возведения. Коробку двухэтажного дома можно собрать за месяц.
  • Отсутствие усадки. Осадка может быть у фундамента. У конструкции из СИП-панелей осадки нет.
  • Отделочные работы можно начинать сразу после того как собрана коробка.

В общем, именно этот набор свойств заставляет людей делать выбор в пользу дома из SIP панелей. Строят как дома постоянного проживания, так и дачи сезонного посещения. Так что, при ограниченном бюджете, строительство дома из СИП-панелей может быть очень хорошим выходом.

Как построить своими руками

Построить дом из СИП панелей своими руками можно двумя способами:

  • Купить домокомплект под определенный проект в фирме, которая этим занимается, а собирать его самостоятельно. Не все фирмы на такое соглашаются, но у многих есть услуга шеф-монтаж. Это когда специалист фирмы контролирует ваш монтаж.
  • Купить плиты. Обрезать их под нужные размеры, закупать брус, все это — самостоятельно. В этом случае вся ответственность за качество постройки ляжет на вас. Если вы имеете плотницкие навыки или у вас есть кому подсказать, можно выбрать и этот вариант.

Коротко о том, что такое домокоплект. Это набор готовых СИП-панелей, деревянного бруса нужного размера и крепежа для строительства конкретного дома. Все компоненты нарезается на заводе, нумеруются. При сборке вы в определенном порядке используете полученные блоки. Процесс напоминает строительство дома из детского конструктора, только собираете вы настоящий дом.

Строительство дома из СИП-панелей при заказе домокомплекта похоже на игру в конструктор

Домокомплект хорош, если все сделано точно. Это не только про качество СИП-панелей (его проверять надо отдельно), но и про использование сухой древесины (камерной сушки) , и про точность реза. Края панелей должны точно «обхватывать» брус, две панели должны стыковаться с дилатационным зазором около 3 мм — все это достигается использованием точного оборудования.

Справка. Дилатационный зазор — это необходимое расстояние, которое оставляется между строительными материалами, подверженными расширению (дилатации). Если дом строится в регионе с влажным климатом (например, Ленинградская область), то оставлять дилатационный зазор необходимо в обязательном порядке, иначе будет пучить OSB. В условиях сухого климата, необходимости в зазоре между OSB нет.

https://www.youtube.com/watch?v=LVuTOpTMo8I

Этапы строительства: фотоотчет

Строительство дома из СИП-панелей, как и любого другого, начинается с выбора и возведения фундамента. Оптимальным под легкие дома считается свайный фундамент. Именно его и делают в большинстве случаев начиная строительство дома по SIP-технологии. Иногда свайный фундамент поставить невозможно:

  • на твердых грунтах, которые бурить получается слишком дорого (горные породы);
  • на нестабильных грунтах с низкой несущей способностью (торфяники);
  • при наличии полостей в толще пород.

В этих случаях делают или (чаще УШП — утепленная шведская плита). Они значительно дороже, но более надежны.



После того как выбран и рассчитан фундамент, можно начинать его возведение.

Делаем свайный фундамент

Так как фундамент из винтовых свай делают чаще всего, проиллюстрируем именно его изготовление. Сваи вручную (если позволяет грунт и сила) или при помощи специальной техники вкручиваются в грунт. Высота оголовков — 80 см над уровнем грунта, расстояние между сваями не более 2,5 метров.

К установленным сваям привариваются оголовки, к ним крепится брус обвязки (в данном примере 200*200 мм).

Важно! Стыки бруса в обязательном порядке должны находиться на оголовках. При укладке обвязочного бруса не забудьте до стыковки промазывать замки защитным составом (битумной мастикой).

Под стыком нет опоры — так делать нельзя!

Для защиты от гниения и насекомых, брус обвязки пропитывают защитным составом. Под брус (на оголовки) укладывали рубероид в два слоя.

Этот этап занимает от 3-4 дней до недели. Зависит от сложности грунтов, с техникой работаете или крутите сами. Теперь можно приступать к укладке плит перекрытия, но перед этим следуем ознакомиться со способами их соединения.

Как соединять СИП-панели: основной принцип

При соединении панелей, между ними вставляется деревянная шпонка (брус) и или термошпонка (отрезок СИП панели меньшей толщины). Как было сказано выше, в нашей стране более популярна технология с использованием каркаса, т.е. в качестве шпонки используется сухой брус. Именно на таком варианте мы и заострим внимание.

Брус вставляется в паз и фиксируется при помощи саморезов и/или гвоздей, которые закручиваются/забиваются через ОСБ в тело бруса. При наличии гвоздезабивного пистолета, первоначально рекомендуем прихватывать панели «желтыми» саморезами по дереву длиною 40-50 мм, а затем пробивать стыки ершеными гвоздями длиною 50-65 мм с шагом 10-15 см.

В качестве крепежа СИП панелей можно использовать: «желтые» саморезы по дереву, оцинкованные винтовые гвозди, оцинкованные ершеные гвозди. Не используйте «черные» каленые саморезы — они обламываются и быстро подвергаются коррозии

Всегда есть риск, что соединение получится негерметичным, а вся технология строительства из СИП-панеей основана на эффекте термоса, то есть на максимальной герметичности. Поэтому перед сборкой этого узла (и любого другого) на боковую поверхность панели наносится монтажная пена. Она заполняет все щели, обеспечивая должный уровень тепло- и влаго- изоляции.

https://www.youtube.com/watch?v=25NZRGbKSNw

Обратите внимание! На рисунке выше изображена шпонка из сдвоенного бруса. Зачастую подобные рекомендации воспринимаются превратно, и с целью экономии приобретается нестроганая обрезная доска 50х150х6000 мм естественной влажности. После высыхания доски, соединение вряд ли останется герметичным.

При изготовлении составной деревянной шпонки 100*150, на наш взгляд, предпочтительней использовать три сухих бруска сечением 50*100 мм — в этом случае перекрываются соединения (см. видео ниже).

https://www.youtube.com/watch?v=hwPTHIo_CJ4

Если речь идет о стеновых панелях, то имеет смысл вставлять и крепить шпонки заблаговременно.

https://www.youtube.com/watch?v=9oy_Qe6FinM

Пену нанесли, вставили брус, закрепили саморезами. На боковую грань второй плиты нанесли пену, паз завели под выступающую часть бруса, выставили дилатационный зазор в 3 мм, закрепили саморезами. Вылезшую в процессе монтажа из швов пену срезают после полимеризации.

Эта техника с небольшими изменениями повторяется в любом соединении СИП-панелей. Схема этого узла представлена выше.

После резки плит, появляется необходимость удалить пенополистирол на требуемую глубину. Для этих целей используется электрический термонож (резак) для пенопласта. Они бывают различных конструкций, но в обязательном порядке термонож должен быть оборудован ограничителем. Только в этом случае вы сможете удалить пенополистирол точно на требуемую глубину. «Перебор» чреват тем, что в месте соединения панелей могут появиться мостики холода.

https://www.youtube.com/watch?v=iKrwGdgYqsM

Резак можно сделать своими руками, но при этом не следует забывать о технике безопасности при работе с электрическим током .

https://www.youtube.com/watch?v=O8uOIZcdaHE

Первое перекрытие

Первое перекрытие, это ничто иное, как пол не требующий утепления. Как плавило, собирается из СИП-панелей толщиной 224 мм и шириной 625 мм. При такой ширине плит деревянные балки расположены с шагом около 60 см, чего достаточно, для того чтобы выдержать нагрузку.

Если у вас в наличии плиты шириной 1250 мм, то их необходимо распилить вдоль на две равные части.

При монтаже перекрытия, панели должны укладываться как кирпичи в кладке — с несовпадением швов (вразбежку). Это необходимо для того, чтобы швы не коробило при повышении влажности.



Вот на такие куски должны быть напилены блоки для перекрытий при использовании плит шириной 1250 мм

Для защиты нижней плиты ОСБ от влаги, каждую из плит с одной стороны промазывают все той же битумной мастикой. Можно использовать и другие аналогичные по свойствам составы.

Сборка СИП панелей перекрытия первого этажа

При соединении плит между ними укладывается монтажный брус (схема в предыдущем пункте). Брус крепится по краям к обвязке (длинными гвоздями), а края плит к нему при помощи саморезов.

Боковые срезы плит (всех перекрытий) закрываем обрезной доской подходящего размера. На боковую поверхность плиты наносим змейкой пену, потом приставляем доску, крепим ее через ОСБ саморезами в торец доски.

Поверх сэндвича по периметру укладывается стартовая (венцовая) доска, на которую будут опираться стеновые СИП-панели. Она укладывается по периметру и в тех местах, где будут устанавливаться перегородки.

Крепятся венцовые доски гвоздями/саморезами, но для уверенности закрепили насквозь шпильками к оголовкам свай. Под шпильки просверлили отверстия. В них загоняется шпилька, стягивается болтами.

Возведение стен

Строительство дома из СИП-панелей продолжаем: монтируем стены первого этажа. Для этой работы желательно иметь двух помощников, тогда процесс пойдет быстрее и проще.



Ставим первую панель чтобы она «наделась» на венцевую доску

Монтаж стен начинается с одного из углов. При установке панель выемкой в нижней части «надевается» на установленную стартовую доску (предварительно нанесите слой пены на доску или торец сэндвича). Панель ставят, выравнивают по вертикали, крепят к стартовой доске с двух сторон саморезами с шагом 10-15 см.



На боковую поверхность установленной плиты наносится пена, выставляется под углом 90° другая плита. К ее боковой части предварительно прикреплена закладная доска (торцевой брусок), толщина которой равна глубине паза. Как и первая, эта панель крепится к обвязочной стартовой доске.

Кроме того, при помощи длинных саморезов скрепляем угол.

Как правило, используются саморезы длинной от 220 до 280 мм

Длина самореза должна быть такой, чтобы он прошел сквозь плиту и всю толщину закладной доски. Шаг установки этого крепежа — 40-50 см.



В оконных и дверных проемах, для более надежного крепления можно установить металлические перфорированные усиленные уголки. Элемент необязательный, но придает жесткости и вселяет уверенность.

Сразу возводятся и наружные стены и перегородки

Установка перегородок из СИП-панелей происходит по тому же принципу: крепим венцовую доску, к ней перегородочные блоки. Они могут быть той же толщины, что и для наружных стен, но можно использовать и более тонкие. Снижение звукоизоляционных свойств компенсируется внутренней отделкой.

Для экономии средств, перегородки можно делать по каркасной технологии. Тогда первоначально можно установить только каркас, а обшивку его перенести на более поздний период. Удобнее это делать когда крыша уже установлена.

В доме из SIP-панелей перегородки могут быть сделаны каркасные

Межэтажное перекрытие

Для установки плит перекрытия в пазы стеновых панелей на пену и саморезы устанавливаются доски. Они создают обвязку для монтажа перекрытия.

Далее укладываем плиты перекрытия. Если перегородки собраны из СИП-панелей, их несущая способность достаточно высока и дополнительных мер по усилению не требуется. Если перегородки собирались по каркасной технологии, верхние балки делаем усиленные: их собирают из трех досок, склеенных между собой. Для большей прочности, балки еще можно с обоих сторон скрепить саморезами.

На готовый каркас укладываются плиты перекрытия из СИП-панелей. Они должны быть шириной не более 625 мм, укладывать их надо в разбежку (с несовпадением швов). Так как панели узкие, деревянного бруса в перекрытии много. За счет этого такое перекрытие и выдерживает нагрузки в тех местах, где нет балок перекрытия.

Уложенные плиты крепим к обвязочному брусу саморезами или гвоздями. Края ОСБ — сверху и снизу к каждому промежуточному брусу. После закрепления монтажа перекрытия, открытые боковые срезы по периметру здания закрываем все по тому же принципу: пена + обрезная доска. Для большей жесткости, в тех местах где проходят балки перекрытия, крепим панели перекрытия длинными саморезами (220 мм) насквозь.

Этот этап после сборки первого перекрытия не кажется сложным. Все тоже, только работа на высоте, затягивать сэндвич-панели дольше и сложнее чем их монтировать.

Стены второго этажа

Второй этаж в данном проекте — , потому стеновые панели невысокие. Одновременно с наружными стенами ставим и перегородки. Перед монтажом кровли в верхний открытый паз устанавливается закладной брус, к нему будут крепиться кровельные СИП-панели.

Под фронтоны придется стандартные панели обрезать, так как форма тут нестандартная. Монтаж и соединение самих стеновых панелей на втором этаже ничем не отличается.

Крыша из СИП-панелей

Для крыши используются специальные сэндвич панели. Под них торцы плит спиливают под определенным углом, который определяется углом наклона ската кровли. Тут так же, как и при настиле перекрытия, можно обойтись минимумом балок, ведь каждое соединение имеет свою балку. Поэтому стропильную системы не собирают.



Для крыши из SIP-панелей балок надо минимум

Оформление конька

Крыша дома небольших и средних размеров из СИП-панлей, обычно имеет центральную коньковую балку. Тут сходятся две плоскости кровли. Этот узел может быть оформлен двумя способами (на рисунках ниже). Первый — симметричный. Сэндвич панели срезаются под углом, под таким же углом срезается верхушка коньковой балки. Крепятся две плоскости длинными саморезами через панель к балке с двух сторон. Шаг установки крепежа — 30-40 см.



В данном способе между двумя плитами отсутствует привычный брус, соединяются они только на пену. После того как пена полимеризуется, излишки обрезаются, шов обрабатывается водостойким герметиком, после чего на конек надевается защитная полоса — из металла, пластика и т.д. — зависит от выбранного типа кровельного покрытия.

Состыковать кровельные СИП-панели на коньке можно и по-другому. Второй способ не требует подрезки плит под углом, но одна часть панелей должна быть длиннее (на толщину кровельной плиты). Балка все так же подрезается под углом, стыкуются плиты под прямым углом, крепятся насквозь длинными саморезами к балке.



В этом соединении используются закладные торцевые бруски. Устанавливаются они как обычно — на монтажную пену и саморезы. Чтобы перекрыть доступ влаги в подкровельное пространство, место соединения двух панелей также дополнительно промазывается водостойким герметиком.

Есть вариант монтажа кровли из СИП-панелей и без центральной балки. Бывают варианты кровель с двумя несущими балками, которые расположены не по центру. Это могут быть либо специально уложенные балки перекрытия, либо перегородки, собранные из СИП-панелей или по каркасной технологии. Во втором случае балки лучше усилить (сделать сборными на клею и гвоздях).

В этом узле самое сложное — подрезать под нужным углом закладные брусья. Сделать это можно на земле, что значительно упрощает задачу. Крепятся панели через плиту длинными саморезами к балкам перекрытия или закладным в перегородках. Также между собой скрепляются две плоскости в точке стыка — с противоположных сторон длинными саморезами.

Соединения кровельной и стеновой панели

Под укладу кровельных SIP плит, стеновые подрезают под нужным углом. Внутренняя часть ОСБ получается выше наружной. Под тем же углом «зарезается» пенопласт, подрезаются кромки закладного бруса. Именно эта часть самая сложная, если вы не покупали домокомплект, а строительство дома из СИП-панелей ведете из стандартных панелей, обрезая их под нужные размеры своими руками.



Как соединить стеновую и кровельную СИП-панели

При наличии соответствующего оборудования не проблема их обрезать под углом. Проблема вырезать между плитами ОСБ пенопласт на нужную глубину. Выбрать сердцевину можно при помощи термоножа, а затем удалить остатки чисто механическим способом. Скорее всего, срез ровным все равно не получится, так что придется добавлять больше пены — чтобы она заполнила неровности.

На рисунках кровельный свес также сделан из плит с утеплителем. Это проще в реализации, но это необоснованные траты. Для экономии длина СИП-панели берется до пересечения со стенами, а дальше идет только брус (как на фото). В этом случае брус делается составной: одна часть длиннее на величину свеса, вторая короче и заканчивается там где заканчивается стена.

Особенности стыковки кровельных плит

Соединение двух кровельных плит происходит точно так же как и других: брус, пена, саморезы. Но так как тут возможно попадание осадков, желательно все швы герметизировать.

Для улучшения герметичности все швы на кровле дополнительно промазываются водостойким герметиком. Сначала срезается застывшая пена в плоскость с кровлей, затем наносится герметик. После подшивки свесов можно считать что строительство дома из СИП панелей завершено. Вставить окна/двери, подвести коммуникации и жилище уже пригодно для проживания. Отделку можно делать сразу после установки коробки.

Мыши и прочие неприятности

Чтобы уберечь наших читателей от лишней головной боли, мы решили рассказать об ошибках, допущенных при строительстве одного жилого дома. В первую очередь материал предназначен для тех, кто нанимает для строительства подрядчиков. Однако будет полезен и тем, кто строит дом самостоятельно.

Объект строился по программе «Сельский дом», а в качестве подрядчика выступали местные горе-строители. К сожалению, со стороны будущих жильцов не было уделено должного внимания качеству проведения работ. Результат закономерный — большое количество существенных «косяков».

Краткая информация о доме:

  • Дата ввода в эксплуатацию: 2008 год
  • Количество этажей: 2
  • Тип фундамента: ленточный
  • Технология: бескаркасная
  • Размеры панелей: 2740х1220х224 (перекрытия), 2740х1220х174 (стены), 2740х1220х145 (шпонка для соединения стеновых панелей)

Проблемы проявились довольно быстро и были связаны с самой важной частью любого строения — фундаментом. Ленточный фундамент был залит бетоном низкого качества, это привело к тому, что при попадании влаги, он начал крошиться.

В сильные холода (ниже -30°C) был выявлен еще один «косяк» — промерзала часть пластикового напольного плинтуса на кухне.

Было решено снять нижние панели винилового сайдинга, удалить мостики холода в местах примыкания стеновых плит к перекрытию первого этажа и обшить фундамент профлистом под камень.

После демонтажа нижних панелей сайдинга, появились признака жизнедеятельности полевых мышей.

При строительстве торцы перекрытия не были закрыты доской. Установлены куски фанеры, между которыми есть большие расстояния. Также обратите внимание, что рубероид начинается не от бруса, а от уровня пола

Краткое пояснение по рубероиду. На момент постройки дома, в конкретном населенном пункте не слыхивали о паропроницаемых мембранах. Подрядчик собирался уложить на стены полиэтиленовую плёнку. Этому воспротивился заказчик, в результате был использован рубероид.

Прекрасно видно, что мыши времени зря не теряли…

В результате владельцу дома пришлось нивелировать последствия используя свой скромный строительный опыт.

Сопутствующие ошибки:

  • Не обработана битумной мастикой нижняя часть перекрытия первого этажа.
  • На перекрытия первого и второго этажа были уложены SIP-панели шириной 1220 мм (должны были быть разрезаться вдоль пополам).
  • Использован сырой лес.
  • Панель для изготовления термошпонок тоньше, чем слой пенополистирола.
  • Углы дома не стянуты длинными саморезами.
  • Саморезы исключительно черные.

Были и другие ошибки, но мы о них не рассказываем, так они не относятся напрямую к технологии строительства СИП-домов.

Увы, рассмотренный выше случай не самый тяжелый — фатальный вариант рассмотрен в видео ниже.

https://www.youtube.com/watch?v=Upa0hprYiog

Вывод напрашивается очень простой: не следует слепо доверяться заказчику. Все этапы строительства надо контролировать лично, либо обратиться к помощи знающего человека со стороны.

Если строительством занимаются подрядчики, то качество их работы можно будет оценить уже на этапе приемки перекрытия первого этажа.

https://www.youtube.com/watch?v=SN9nEwQhtMQ



Source link

Насколько публикация полезна?

Нажмите на звезду, чтобы оценить!

Средняя оценка 0 / 5. Количество оценок: 0

Оценок пока нет. Поставьте оценку первым.
