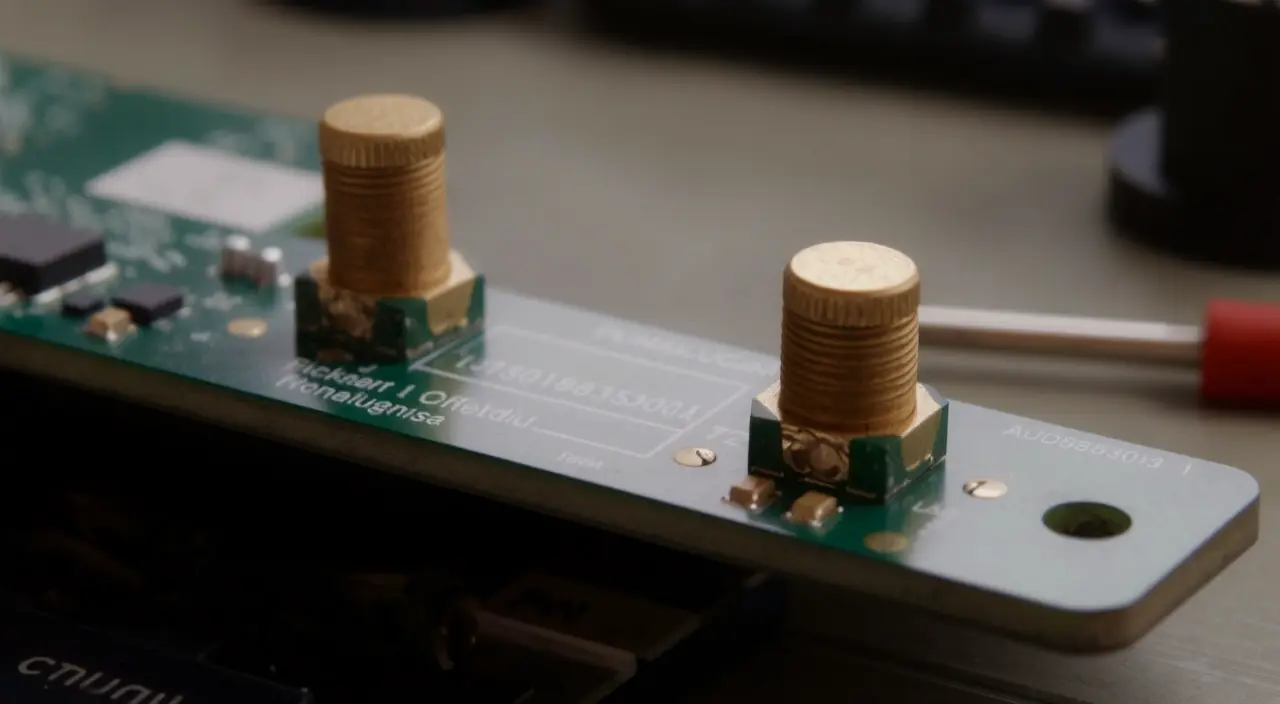

Что представляют собой латунные стойки
Латунные стойки используют как дистанционные элементы между печатной платой и основанием корпуса, шасси или другой платой. Они задают фиксированный зазор, удерживают узел в нужном положении и принимают на себя часть механической нагрузки через монтажные отверстия. Латунь сочетает прочность и устойчивость к коррозии, поэтому такие детали сохраняют форму при длительной сборке и не разрушаются так быстро, как более мягкие металлы. Подобные детали особенно востребованы в компактных корпусах, где нужны стойки для печатных плат из латуни с надежной фиксацией.
В сборочных узлах латунная стойка может одновременно выполнять механическую и электрическую функцию. Если корпус или опорная точка должны быть соединены по потенциалу с платой, проводящий крепеж допустим. Когда рядом проходят дорожки, а контакт с металлом нежелателен, используют изолирующие прокладки или выбирают крепеж из непроводящего материала. От этого зависит риск короткого замыкания и стабильность работы узла.
Назначение в сборке печатных плат
Латунные стойки применяют для фиксации платы на расстоянии от основания, чтобы исключить касание токопроводящих элементов с корпусом и оставить место для разъемов, компонентов и воздушного потока. Такой зазор помогает сохранить геометрию монтажа и снижает вероятность деформации платы при установке винтов. Для узлов с плотной компоновкой это также способ отделить силовые элементы от чувствительных дорожек.
Конструкция и основные элементы
Обычно стойка состоит из цилиндрического корпуса и резьбовой части. Резьба бывает внутренней и наружной, а ее тип определяет совместимость с винтом или гайкой. В практике встречаются резьбы M2, M2,5 и M3, причем выбор зависит от требуемой жесткости и размера монтажного отверстия. Поверхность нередко имеет защитное покрытие, которое снижает окисление и помогает сохранить стабильный контакт при длительной эксплуатации.
Параметры, по которым подбирают стойку
Высота, резьба и диаметр
Высота стойки определяет расстояние между платой и основанием, а значит влияет на компоновку внутри корпуса и на вентиляционный зазор. Если стойка слишком низкая, крупные элементы могут касаться крышки или основания; если слишком высокая, возрастает плечо нагрузки и чувствительность к вибрации. Диаметр и тип резьбы подбирают под крепежную пару, чтобы соединение не ослаблялось при сборке и разборке.
Резьба стойки должна совпадать с винтом и ответной частью без принудительного ввинчивания. Для малых плат чаще используют тонкие типоразмеры, для более нагруженных узлов — M3, так как он лучше распределяет усилие на опорную точку. Несовпадение шага или номинала приводит к срыву резьбы и смещению оси крепления.
Толщина платы и размер монтажного отверстия
Совместимость проверяют по толщине стеклотекстолита и по диаметру монтажного отверстия. Для большинства печатных плат типична толщина 1,6 мм, но встречаются и другие значения, например 1,0 или 2,0 мм. Отверстие должно совпадать с осью стойки и иметь зазор, достаточный для прохода крепежа без клина и перекоса. Если посадка слишком плотная, нагрузка переходит на край отверстия и металлизацию.
Толщина платы влияет и на то, как ведет себя узел после затяжки. На тонком основании легче получить изгиб, а на плате с усиленными зонами отверстие выдерживает нагрузку лучше. Поэтому проверяют не только номинал стойки, но и то, как она работает с конкретным стеклотекстолитом, металлизацией и расположением дорожек вокруг точки крепления.
Как латунные стойки влияют на работу узла
Жесткость крепления и устойчивость к вибрации
Жесткость соединения зависит от того, насколько точно стойка сидит в отверстии и насколько равномерно распределена затяжка. При вибрационной нагрузке слабый контакт постепенно ослабляется, а микроподвижки вызывают разбалтывание резьбы и смещение платы. Латунная стойка помогает сохранить фиксацию, если геометрия подобрана правильно и нет перекоса по оси крепления.
Если узел работает в условиях постоянной вибрации, одних только свойств металла недостаточно. Нужны корректный диаметр, правильная длина резьбовой части и отсутствие люфта между отверстием и крепежом. Иначе нагрузка концентрируется в одной точке, и со временем вокруг отверстия появляются трещины или повреждение металлизации.
Теплоотвод и электрический контакт
Высота стойки меняет условия охлаждения, потому что увеличивает или уменьшает воздушный промежуток под платой. При наличии пространства снизу компоненты получают больше доступа к потоку воздуха, а перегретые участки меньше контактируют с основанием. Одновременно проводимость латуни требует проверки зазоров: если стойка касается дорожки, переходного отверстия или корпуса без изоляции, возникает риск нежелательного электрического контакта.
Поэтому латунный крепеж используют там, где контакт с металлом допустим по схеме узла или заранее исключен конструкцией. Если изоляция обязательна, предпочтение отдают непроводящим стойкам либо применяют шайбы и втулки, которые отделяют металл от токопроводящих зон платы.
Монтаж и типичные ошибки
Подготовка отверстий и крепежа
Перед установкой проверяют чистоту отверстий, отсутствие заусенцев и совпадение оси стойки с посадочным местом. Даже небольшое смещение усложняет сборку и создает боковую нагрузку на стеклотекстолит. Крепеж должен свободно входить в отверстие без усилия, а резьбовая часть — без перекоса заходить в ответный элемент.
Полезно контролировать состояние покрытия поверхности. Если оно повреждено, латунь быстрее окисляется, а в зоне контакта может ухудшиться стабильность соединения. Это особенно заметно в узлах, где крепеж работает одновременно как опора и как проводящий элемент.
Перетяжка, перекос и повреждение дорожек
Перетяжка создает избыточное локальное давление и может вызвать деформацию платы. В результате вокруг монтажного отверстия появляются трещины, нарушается металлизация, а дорожки рядом с точкой крепления получают механическое напряжение. Перекос опасен не меньше: он смещает ось стойки, из-за чего нагрузка распределяется неравномерно и соединение теряет жесткость.
Частая ошибка — затяжка без проверки посадки платы по всем опорам. Если одна стойка стоит выше другой или отверстие не совпадает по диаметру, узел фиксируется с напряжением, которое потом усиливается при нагреве и вибрации. Именно поэтому подбор латунной стойки начинается с размеров платы, толщины основания и требований к изоляции.
